Почему гудит сабвуфер: 7 причин и как исправить

Три теста, которые находят причину гула за 10 минут

Гул сабвуфера — симптом, а не болезнь. Монотонный фон, гудение в такт двигателю, стон на большой громкости и бубнёж при включении имеют разные причины, и лечить их надо по-разному. Прежде чем разбирать обшивку, сделайте три теста — они сузят поиск до одной-двух причин.

1. Заглушите двигатель. Зажигание оставьте включённым, музыку поставьте на паузу. Гул пропал вместе с мотором — проблема в бортовой электрике: петля заземления, высокоуровневый вход или наводки от силовой проводки. Гул остался — ищите в сигнальной части и настройках.
2. Отключите межблочный кабель от усилителя. Если гул продолжается с выдернутым RCA — виновато питание усилителя: масса, сечение кабеля, контакты. Если пропал — проблема в сигнале: кабель, выход магнитолы или выкрученный гейн.
3. Добавьте громкость. Если гул и хрип появляются раньше, чем система реально заиграла громко, — это клиппинг или просадки питания. Если бас чистый на малой громкости, а на большой начинает «бубнить» одной нотой — дело в настройке кроссовера или корпусе.

Результаты тестов сводятся в простую таблицу:

Гул в такт двигателю: петля заземления и высокоуровневый вход

Самый узнаваемый тип гула: бас гудит «в-в-в» в ритме работы мотора, на холостых заметнее, с оборотами меняется тональность. Причина почти всегда одна из двух.

Петля заземления. Магнитола и усилитель соединены межблочным кабелем, а сидят на разных точках массы кузова. Между этими точками есть небольшая разность потенциалов, и по экрану кабеля течёт ток — именно его вы слышите как гул. Чем хуже контакт на массе, тем громче. Диагностика простая: временно скиньте массу усилителя и магнитолы на один зачищенный болт — гул уйдёт или заметно сменит громкость, значит дело в заземлении. Лечение: общая точка массы для ГУ и усилителя, зачистка контакта до чистого металла, шайба-звезда под клеммой. Подробно про механизм — в словаре: петля заземления.

Высокоуровневый вход. Если сигнал на усилитель или активный сабвуфер берётся с колоночных выходов штатной магнитолы, минус этих выходов часто общий с минусом питания усилителя — и наводки бортсети попадают в сигнал напрямую, без всякой экранировки. Дешёвые преобразователи уровня добавляют свой фон. Проверка: завести магнитолу от отдельного аккумулятора или заменить сигнал на любой другой источник — гул уйдёт. Лечение: качественный преобразователь уровня с гальванической развязкой, витая пара вместо «колхозной» скрутки, а в идеале — замена магнитолы на модель с линейными выходами. Схемы правильного подключения разобраны в гайде по подключению усилителя.

Отдельный случай — активный сабвуфер, запитанный от розетки прикуривателя. Проводка прикуривателя проходит через весь салон рядом с блоками и жгутами, и «грязное» питание превращается в гул. Выход один: силовой кабель напрямую от аккумулятора, с предохранателем у батареи.

Фон без музыки: гейн, межблочный кабель и массы

Гул, который слышен на паузе и не зависит от оборотов, — сигнальная проблема. Три главных виновника.

Выкрученный гейн. Gain — это не регулятор громкости, а подгонка входной чувствительности усилителя под уровень сигнала магнитолы. Если gain выкручен «чтобы бас играл сильнее», усилитель одновременно с музыкой усиливает и собственный шум — фон слышен даже на паузе. Правильная настройка: gain в минимум, громкость магнитолы около трёх четвертей, поднимать gain до момента, когда бас становится ровным и чистым, дальше — не трогать. Перед настройкой выключите бас-буст и не трогайте эквалайзер.

Межблочный кабель в наводках. Сигнальный кабель — самый слабый узел системы: уровень сигнала в нём доли вольта, и любая наводка слышна. Классическая ошибка прокладки — RCA и силовой кабель от аккумулятора в одной жгуте по одной стороне салона: переменный ток силовой проводки наводится на сигнальный экран. Правило одно: силовой кабель — по одной стороне автомобиля, межблочный — по другой, и никогда вместе. Трасса вдоль порога слева и трасса вдоль порога справа — и наводки исчезают сами собой. Вторая частая причина — сам кабель: неэкранированный «тюльпан» за 200 рублей собирает помехи как антенна. Проверка на «кабельную» причину занимает минуту: замените RCA на любой другой заведомо исправный и отодвиньте его от силовых. Схема правильной разводки — на иллюстрации ниже.

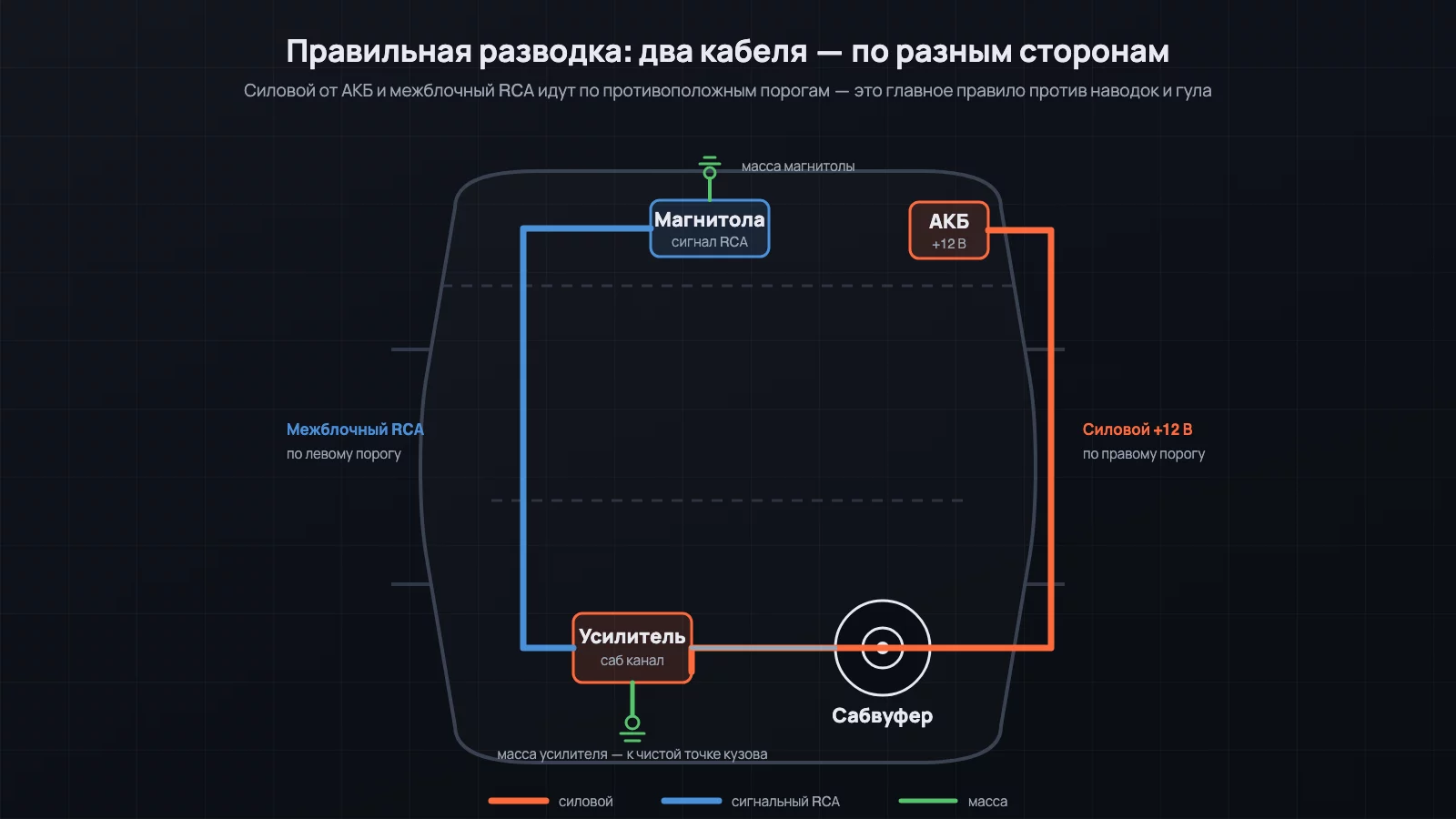

Правильная разводка: сигнальный и силовой кабели — по разным сторонам салона, массы — на общей зачищенной точке кузова

Плохая масса усилителя. Масса — продолжение силовой проводки: контакт через краску, рыжий металл или саморез в тонкую штамповку даёт то же, что и окисленный контакт в розетке. Симптомы — фон, который меняется, если пошевелить клемму, и общая «вялость» баса. Требования простые: точка на несущем металле, зачистка до блеска, клемма на шайбе-звезде с фиксацией гайкой, никаких «прихватил саморезом». Про выбор сечения и материал проводов — в гайде по проводам.

Гул на большой громкости: клиппинг, питание и корпус

Если система чисто молчит на малой громкости, а на большой превращается в гудящий котёл, причина живёт в одном из трёх мест.

Клиппинг. Когда усилитель получает сигнал выше своих возможностей, синусоида на выходе срезается по верхушкам и становится похожей на прямоугольник — этот режим называется клиппинг. На слух он узнаваем: бас из «бухающего» становится однообразно гудящим, к нему добавляется металлический хрип, а динамик за ним работает на пределе. Главный источник — выкрученный gain и бас-буст. Усилитель при клиппинге ещё и сильно греется: прямоугольный сигнал отдаёт в динамик почти вдвое больше мощности, чем синус той же амплитуды. Картинка ниже показывает разницу: верхняя дорожка — норма, средняя — клиппинг, нижняя — наводки бортсети, которые маскируются под него.

Три вида сигнала на входе сабвуфера: чистый синус, клиппинг со срезанными верхушками и синус с наводками бортсети

Просадки питания. Малое сечение силового кабеля, окисленные клеммы, питание «через что попало» — и на пиках баса напряжение на усилителе проседает. Усилитель не выдаёт заявленную мощность, защита душит сигнал, бас «заваливается» в гул. Признаки: гул усиливается именно на низких нотах и ударах, фары подмигивают в такт музыке. Лечение — по схеме питания усилителя: адекватное сечение, предохранатель у АКБ, короткая масса.

Корпус и механика. Гудеть может и сам короб: непроклеенный шов вибрирует и «поёт» на частоте настройки порта, слабая стенка гуляет как пластиковое ведро, а негерметичный закрытый ящик теряет упругость и динамик уходит в ход за пределы линейного. Механический гул отличается на слух: он «пустой», с дребезгом, исчезает, если прижать стенку короба рукой или заменить короб на заведомо исправный. Лечится герметиком, распорками и жёсткостью. Ещё одна механическая причина — динамику не хватает мощности для заданного объёма: маломощный динамик в большом закрытом ящике доходит до упора подвеса уже на средней громкости. Выбор корпуса под конкретный динамик разобран в материале про короба.

Как убрать гул: порядок действий от простого к сложному

Не начинайте с покупок: половина причин гула устраняется без затрат. Идите по списку сверху вниз — на каком-то шаге гул закончится.

1. Сбросьте настройки. Gain всех каналов в минимум, бас-буст и эквалайзер выключены, кроссовер по базовой схеме: саб через ФИНЧ от 80 Гц, фаза в положении 0°. Поднимите gain заново по чистому звуку.
2. Проверьте массы. Точки массы усилителя и магнитолы заведите на один болт, металл зачистите до блеска, клеммы обожмите. Это 20 минут и нулевой бюджет.
3. Разведите кабели. Переложите межблочный по противоположной от силового стороне салона, пересечения — под углом 90°.
4. Прогоните тест кабелем. Подключите RCA другим заведомо исправным кабелем, в идеале коротким и временно вдали от силовых. Гул ушёл — меняете межблочный.
5. Проверьте питание. Сечение силового соответствует мощности, предохранатель цел, клеммы без окислов, просадок под нагрузкой нет.
6. Проверьте короб. Швы проклеены, стенки не гулят, динамик закреплён, порт не свистит. Подозрительный шов проще всего проверить мыльной пеной — пена «поёт» на текущем месте.
7. Смените способ снятия сигнала. Если работаете по высокоуровневому входу — поставьте качественный преобразователь уровня или переходите на линейные выходы.
8. Проверьте сами устройства. Усилитель или активный саб с другим источником питания и сигнала всё равно гудит — неисправен сам аппарат: в сервис.

Частые ошибки в борьбе с гулом

• Ошибка: лечить фон конденсатором. Почему плохо: конденсатор сглаживает кратковременные просадки питания, но не имеет отношения ни к петле заземления, ни к наводкам на сигнал. Как правильно: конденсатор ставят после решения проблем с проводкой, и только если просадки остались.
• Ошибка: прикрутить массу куда попало. Почему плохо: контакт через краску, шумку или в тонкий лист даёт тот же гул, только тише. Как правильно: несущий металл, зачистка до блеска, шайба-звезда.
• Ошибка: глушить гул эквалайзером и бас-бустом. Почему плохо: бас-буст поднимает и сигнал, и шум вместе с ним — гул становится громче. Как правильно: сначала убрать источник фона, потом настраивать тон.
• Ошибка: сразу покупать «дорогой экранированный» межблочный. Почему плохо: если виновата масса, новый кабель не поможет, а деньги уже потрачены. Как правильно: сначала тест заведомо исправным кабелем и перекладка трассы — потом покупка.
• Ошибка: игнорировать гул «он сам пройдёт». Почему плохо: фон на клиппинге — это динамик, работающий вне режима: подвес и катушка изнашиваются в разы быстрее. Как правильно: гул — сигнал настраивать систему, а не терпеть.

Вывод

За гулом сабвуфера стоят семь причин: петля заземления, высокоуровневый вход, гейн, межблочный кабель, питание, настройка и корпус. Порядок действий всегда один: три быстрых теста, потом — от бесплатного (массы, настройки, трасса кабелей) к затратному (кабель, преобразователь, сервис). В большинстве машин гул уходит за один вечер и без покупок.

Вопросы и ответы

Почему сабвуфер гудит при выключенной магнитоле?

Усилитель или активный сабвуфер остаются под питанием: REM-провод держит их включёнными, а выкрученный gain или высокоуровневый вход под напряжением усиливают фон без всякой музыки. Проверка простая — выключите зажигание совсем: гул пропал, значит ищите в питании и заземлении, а не в источнике сигнала.

Поможет ли конденсатор убрать гул?

Нет. Конденсатор работает с питанием — сглаживает просадки на пиках баса. Фон от петли заземления, наводок на межблочном и клиппинга он не лечит в принципе. Сначала настройте gain, массы и трассу кабелей — чаще всего после этого конденсатор и не понадобится.

Сабвуфер гудит только на холостых оборотах. В чём дело?

Гул в такт двигателю — классическая петля заземления или высокоуровневый вход: генератор и бортсеть добавляют помехи, которые слышны через разность потенциалов между точками массы. Начните с общей точки массы для магнитолы и усилителя — на холостых разница потенциалов максимальна, поэтому гул там самый заметный.

Гудит активный сабвуфер, запитанный от прикуривателя. Что делать?

Питание от розетки прикуривателя — типичный источник фона: жгут прикуривателя полон наводок, а сечение проводки ограничено. Проведите сабвуферу отдельный силовой кабель от аккумулятора с предохранателем у батареи — в большинстве случаев это решает проблему полностью.

Дорогой экранированный межблочный кабель избавит от гула?

Если виноват сам кабель или его трасса — да, замена поможет. Если причина в массах или высокоуровневом входе — не поможет никакой кабель. Поэтому сначала сделайте тест: временно подключите любой другой заведомо исправный RCA и отведите его от силовых. Гул ушёл — покупайте; остался — копайте заземление.
