Как настроить кроссовер на усилителе: частоты и фильтры

Основные понятия: фильтры, порядки и место настройки

Кроссовер делит аудиосигнал на полосы и отправляет каждую своему динамику. В усилителе это электронные фильтры, и встречаются они в трёх видах. ФИВЧ (HPF, high pass) пропускает всё выше частоты среза и нужен мидбасам и твитерам: он снимает с них низ, который они не умеют играть. ФИНЧ (LPF, low pass) пропускает всё ниже среза — это полоса сабвуфера. Третий режим — Full (Flat, «выкл»): фильтр не работает, канал играет весь спектр. Комбинация ФИВЧ и ФИНЧ на одном канале образует полосовой фильтр — так работает мидбас в трёхполосной системе, когда ему нужно отрезать и глубокий низ, и верх, мешающий твитеру.

Второй параметр — крутизна среза. Фильтр не обрезает частоту «ножом», а наклоняет характеристику: на каждую октаву за точкой среза уровень падает на фиксированное число децибел. Зависимость простая: первый порядок — 6 дБ/окт, второй — 12 дБ/окт, третий — 18 дБ/окт, четвёртый — 24 дБ/окт. В массовых усилителях стоят фильтры второго и четвёртого порядков. Крутизна важна там, где динамику вредно даже «приоткрыть» в чужую полосу: твитер, которому на 12 дБ/окт всё равно достаётся заметная энергия ниже среза, спасают только 24 дБ/окт. У сабвуфера срез мягче, 12 дБ/окт — рабочий вариант, особенно если частоты стыка подобраны на слух.

Третий вопрос — где вообще настраивается разделение. Точек может быть несколько, и они действуют последовательно: сигнал проходит кроссовер магнитолы, потом фильтры усилителя. Выставить срез на одном устройстве и забыть про остальные — типичная ошибка. Три сценария:

• Настройка на магнитоле. Современные головные устройства и процессорные магнитолы режут каналы с точностью до герца и задают порядок фильтра. Усилитель в этом сценарии ставят в Full, чтобы не фильтровать дважды.
• Настройка на усилителе. Классика: магнитола отдаёт полный спектр (Full), режут встроенные фильтры усилителя. Удобно, когда усилитель стоит рядом и ручки доступны.
• Настройка на процессоре. Внешний DSP управляет всеми полосами, задержками и уровнями — усилитель снова в Full, а иногда заменяется процессорным усилителем вообще без ручек.

Правило одно: настройка должна жить в одном месте. Двойная фильтрация в магнитоле и усилителе даёт суммарный порядок, который вы не выбирали (два фильтра 12 дБ/окт на одной частоте — это уже 24 дБ/окт и сдвиг фазы, который никто не учитывал), а главное — лишний повод ошибиться.

Стандартные точки среза: с чего начать

Список «прошитых» в автозвуковой практике частот — ориентир, а не закон. Он хорош как стартовая точка, от которой двигаются на слух и по поведению динамиков:

Почему 80 Гц — не догма. Число «80» закрепилось из кинотеатрального стандарта THX и удобно именно как старт: ухо плохо определяет направление источника ниже примерно 80 Гц, поэтому саб, обрезанный в этой зоне, «растворяется» в картине фронта. Но конкретная машина диктует свои условия. Мидбас в 16-см двери с хорошей шумоизоляцией спокойно берёт от 50–63 Гц — тогда и саб открывают ниже, до 63–70 Гц, и стык получается ровнее. А в «пустой» двери без виброизоляции динамик гуляет в размере и звучит глухо ниже 100 Гц — тогда срез фронта поднимают к 100 Гц, и это правильное решение для конкретного авто, а не «кривая настройка». Размер саба тоже влияет: у 8-дюймового сабвуфера полоса обычно закрывается ближе к 70–80 Гц, у больших 15-дюймовых коробов срез нередко опускают до 50–63 Гц.

Главный документ при подборе среза — паспорт динамика. Производитель знает, где динамик играет линейно, а где ход диффузора уже выходит за разумные пределы. Смотрите в инструкции две вещи: рекомендованную полосу воспроизведения и максимальную мощность в вашей полосе. Если паспорт мидбаса говорит «от 63 Гц», срез 50 Гц будет выигрышем один кубический сантиметр хода и проигрышем в чистоте и ресурсе. У твитеров обычно прямо напечатана минимальная частота среза при заданной крутизне — например «от 3,15 кГц при 12 дБ/окт», и это значит, что при пологом фильтре срез нужно поднимать выше. Резонансная частота динамика (Fs) — жёсткое ограничение снизу: фильтр высоких частот ставят заметно выше Fs, иначе динамик работает на резонансе с максимальным ходом.

Что будет, если кроссовер не настроить

Самое безобидное последствие — плохой звук. Сабвуфер, которому не включили ФИНЧ, играет вокал и скрипки: диффузор тяжело дёргается на частотах, которые ему не предназначены, бас расплывается в «бубнёж», и на средней громкости система звучит хуже, чем штатная. Мидбасы в этой ситуации дублируют саб в его полосе, и на стыке получается не ровный переход, а ком — две пары динамиков излучают одни и те же частоты с разных точек салона и частично гасят друг друга.

Дальше начинается механика. Низкочастотный сигнал на мидбасе раскачивает диффузор за пределы линейного хода: катушка уходит из зазора, подвес бьётся о магнитную систему, звук хрипит. Такой режим называют перегрузкой по перемещению. Регулярные выходы за ход рвут подвес и убивают намотку — это не перегрев, это физический излом.

У твитера картина быстрее и жёстче. Низкие частоты, попавшие на пищалку, почти не превращаются в звук — диффузор мал и не двигает воздух на этих частотах, а вся энергия уходит в нагрев тонкой голосовой катушки. Добавьте искажения: катушка в магнитном поле на большом ходу работает нелинейно, и на выходе возникают интермодуляционные искажения — паразитные составляющие, которые маскируют соседние частоты и делают звук «песклявым». В результате твитер без ФИВЧ может сгореть на громкости, которая для него безопасна уже после включения фильтра. Именно поэтому правило «твитер только через ФИВЧ» — первое, чему учат в автозвуке, и оно не обсуждается.

Настройка по шагам

Инструкция для стандартной схемы: магнитола отдаёт полный спектр, четырёхканальный усилитель играет фронт, моноблок — сабвуфер. Проводку к этому моменту уже собрали — порядок сечений и подключений разобран в гайде по подключению усилителя, а выбор кабелей — в статье про провода.

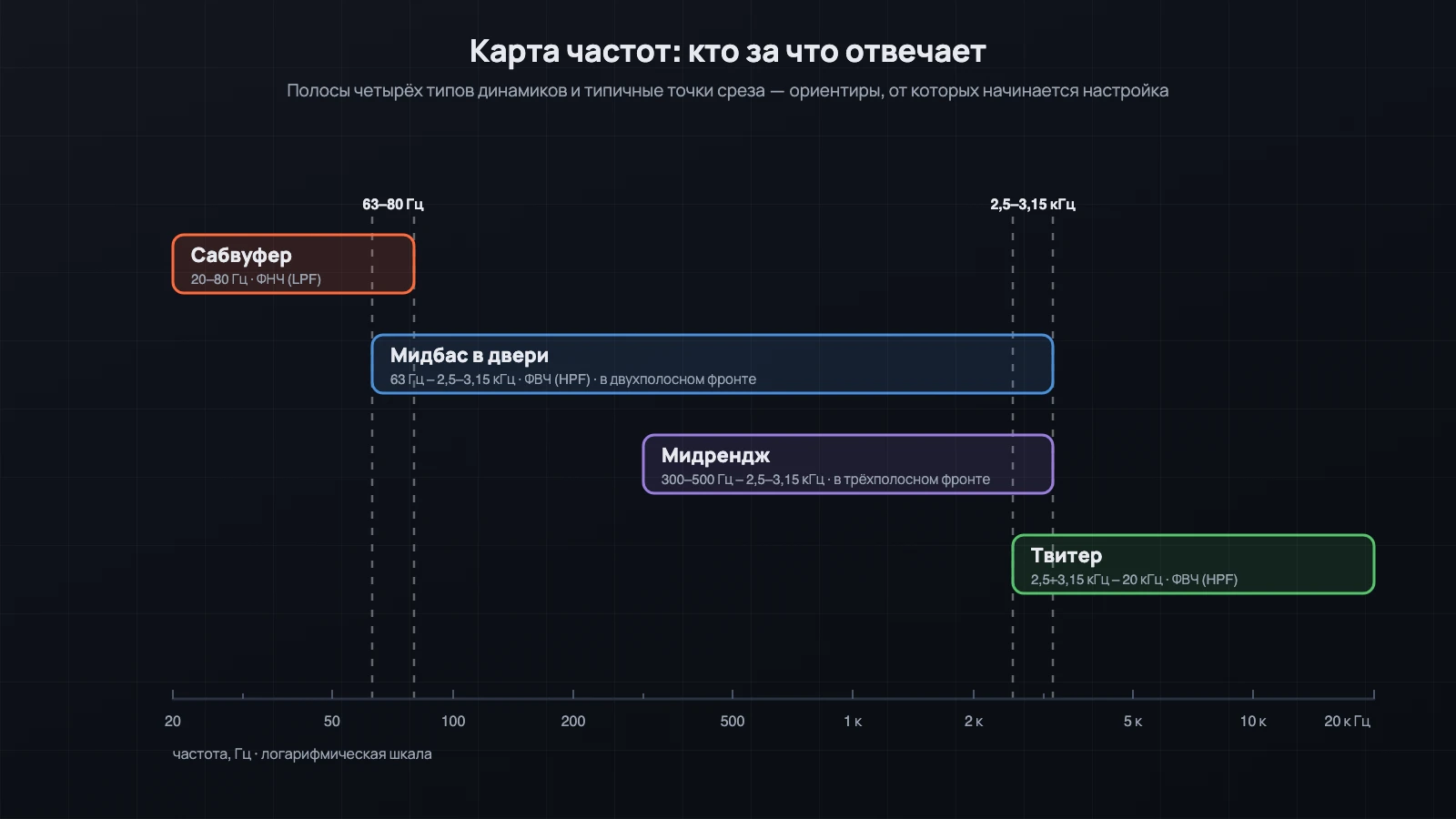

Карта частот: полосы четырёх типов динамиков и типичные точки среза — ориентиры, от которых начинается настройка

1. Выберите единое место настройки. Решите, где живёт кроссовер: в магнитоле или на усилителе. Второе устройство переведите в Full. Если фильтры уже включены в магнитоле и менять вы их не планируете — усилитель открыт.
2. Снимите лишнее до начала. Gain всех каналов выкрутите в минимум, бас-буст и эквалайзер выключите. Настраивать кроссовер поверх «прикрашенного» звука — настраивать чужую систему: через час всё изменится.
3. Выставьте защитные срезы по паспорту. ФИВЧ мидбасов — от 63–80 Гц, ФИНЧ саба — 80 Гц, порядок фильтра — доступный на усилителе. Это «безопасный» режим: звук уже не убьёт динамики, дальше идёт подгонка.
4. Подгоните стык фронта и саба на слух. Поставьте знакомую запись с ровным басом и мужским вокалом. Меняйте частоту ФИНЧ сабвуфера в районе 63–80 Гц: где голос «вылез» из багажника на передние двери — срез поднят слишком высоко; где бас оторвался от фронта и остался «сзади», как отдельный гул — опустите срез или поднимите ФИВЧ фронта. Цель — единый басовой фундамент, идущий спереди.
5. Закройте твитер. ФИВЧ твитера — от 2,5–3,15 кГц по паспорту, при пассивном кроссовере из комплекта это уже сделано производителем и трогать нечего; при активном подключении твитера к каналу усилителя срез обязателен. Признак слишком низкого среза — приплюснутый, утомляющий верх и нагрев пищалки после десяти минут громкой музыки.
6. Проверьте фазу сабвуфера. В районе стыка саб и фронт работают вместе, и их волны либо складываются, либо вычитаются. Включите музыку с басом на средней громкости и переключите фазу на 0/180° (тумблер на моноблоке или поменяйте полярность на клеммах). В одном положении бас в салоне плотнее и глубже — оставьте его. Подробный разбор фазы и временных задержек выйдет отдельным материалом.
7. Запишите результат. Сфотографируйте панель усилителя или выпишите все частоты и порядки. Через месяц, когда рука снова потянется к ручкам, будет с чем сравнивать.

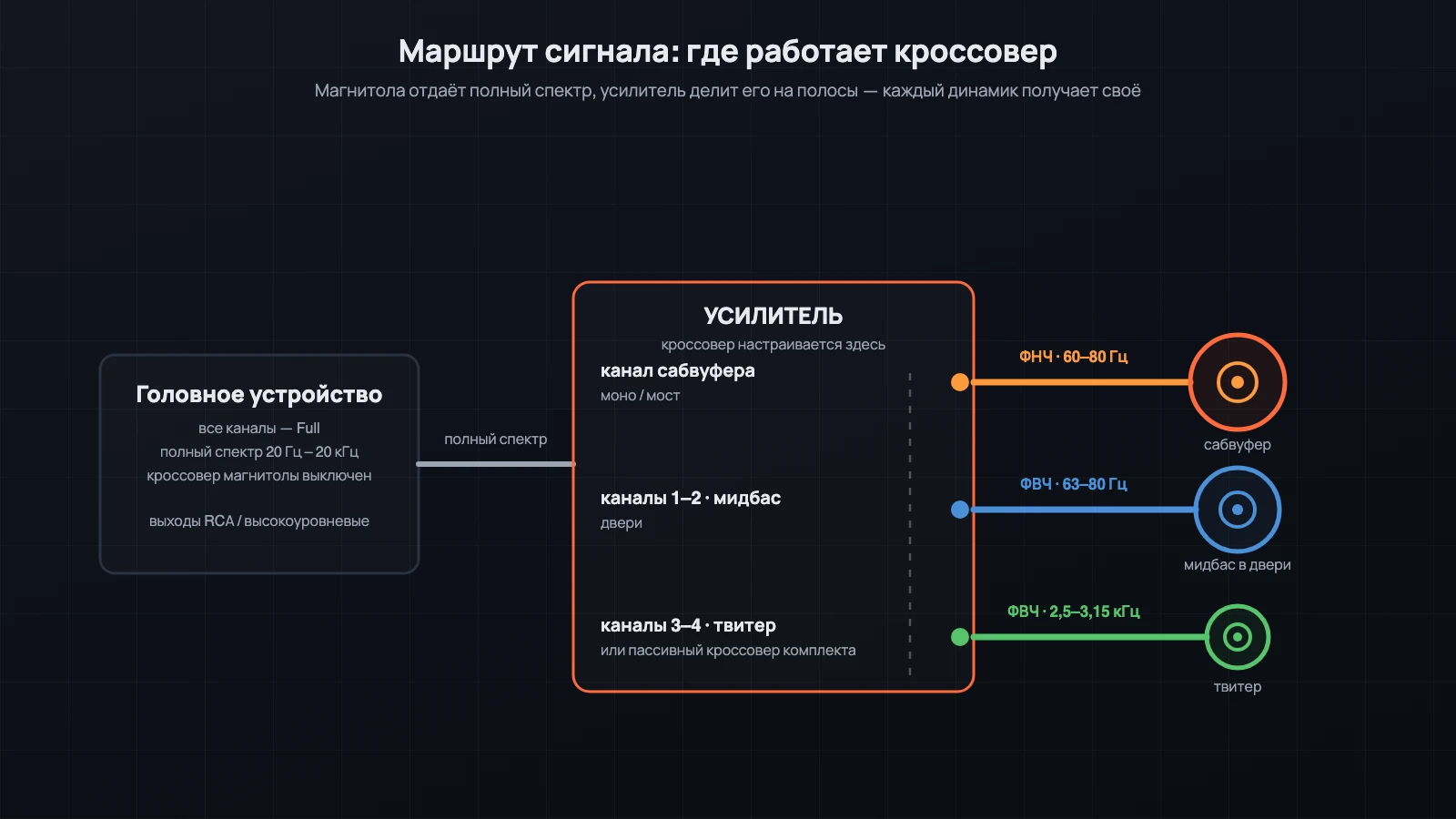

Маршрут сигнала: магнитола отдаёт полный спектр, усилитель делит его на полосы — саб, мидбас, твитер получают каждый своё

Настройка на слух без анализатора

RTA-анализатор и измерительный микрофон делают настройку точной, но первая настройка почти всегда случается на слух, и это нормальный путь. Главный приём — менять по одному параметру и слушать одну и ту же запись: перемешанный плейлист обманывает память, один трек — нет. Три контрольных сигнала закрывают почти всё: запись с ударными и мужским вокалом (стык фронта и саба), соло скрипки (работа твитера без дребезга), разговорный подкаст (средний диапазон: если голос «натянут» или глуховат — стык мидбаса и твитера настроен неровно).

Три симптома и их причины. Бас «гуляет» и не привязан к передней части салона — срез сабвуфера выше 80–90 Гц, бас становится направленным и просится к сабу. Вокал «приплюснут» и утомляет на громкости — твитер играет ниже своей безопасной зоны или стык с мидбасом проваливается: попробуйте подвинуть срез в пределах 2,5–3,15 кГц. Динамики хрипят на большой громкости при чистом басе — ФИВЧ фронта стоит ниже возможностей динамиков, поднимите на 10–15 Гц.

Отдельная ловушка — штатные головные устройства. Многие заводские магнитолы уже режут низкие частоты на своих выходах фильтром (стоят штатные динамики 10–13 см, которым низ не нужен), и об этом ничего не сказано в меню. Симптом неисправим на стороне усилителя: как ни крути ФИНЧ сабвуфера, глубокого баса нет — сигнал пустой ниже 100–120 Гц ещё на выходе магнитолы. Проверка простая: временно переведите канал фронта в Full и послушайте, есть ли в динамиках глубокий низ. Как выходить из ситуации и откуда правильно брать сигнал, разобрано в гайде по подключению усилителя.

Частые ошибки при настройке кроссовера

• Ошибка: фильтры включены и в магнитоле, и на усилителе. Почему плохо: срезы работают последовательно, суммарная крутизна растёт до непредсказуемой, а фазовые сдвиги двух каскадов на стыке складываются — бас «дырявый». Как правильно: настраивать в одном месте, второе устройство — в Full.
• Ошибка: сабвуфер в режиме Full «пусть играет всё». Почему плохо: средние частоты превращают бас в бубнёж, падает громкость без искажений, диффузор гоняет впустую. Как правильно: канал саба — только через ФИНЧ, стартовая точка 80 Гц.
• Ошибка: срез по чужой таблице, а не по паспорту динамика. Почему плохо: «63 Гц для всех мидбасов» ломает чужой 10-см динамик, которому от 100 Гц уже тяжело. Как правильно: паспортная полоса первична, общие таблицы — стартовая точка.
• Ошибка: твитер напрямую в канал без ФИВЧ. Почему плохо: вся энергия низа уходит в нагрев катушки — пищалка сгорает на громкости, безопасной с включенным фильтром. Как правильно: ФИВЧ от 2,5–3,15 кГц или штатный пассивный кроссовер комплекта.
• Ошибка: Gain выкручен «под новый саб», а фильтры не тронуты. Почему плохо: клиппинг на входе маскирует любую настройку фильтров — звук грязный при любых частотах. Как правильно: сначала Gain по чистому звуку, потом кроссовер.

Вывод

Настройка кроссовера — это три решения: где живёт настройка (одно место), чем закрыт каждый динамик снизу и сверху (срез по паспорту, начиная с типичных ориентиров: саб 60–80 Гц, мидбас 63–80 Гц, твитер 2,5–3,15 кГц) и как каналы стыкуются между собой (подгонка стыка саба и фронта на слух). Всё это доступно ручками на усилителе за один вечер — без анализатора, но с одной контрольной записью и по одному изменению за раз.

Вопросы и ответы

Можно ли оставить кроссовер включённым и в магнитоле, и на усилителе одновременно?

Технически звук будет, но настраивать такую схему почти невозможно: фильтры действуют последовательно, крутизны суммируются, а на частотах стыка два каскада вносят двойной фазовый сдвиг. Оставьте настройку в одном месте — обычно там, где точнее шаг регулировки, — а второе устройство переведите в Full.

Какая частота среза подойдёт 12-дюймовому сабвуферу?

Типичный ориентир ФИНЧ для саба 12" — 60–80 Гц: бас остаётся ненаправленным и не «уезжает» в багажник. Если фронт уверенно играет от 63 Гц, срез саба опускают к 63–70 Гц — стык ровнее. Поднимать выше 80–90 Гц имеет смысл только когда малый размер фронтальных динамиков просто не даёт опуститься ниже.

Что выбрать — фильтр 12 дБ/окт или 24 дБ/окт?

Для твитера — 24 дБ/окт: при пологом срезе на пищалку всё равно попадает опасная энергия низа. Для сабвуфера и мидбасов обычно достаточно 12 дБ/окт, к тому же пологий срез мягче стыкуется на слух. Если усилитель позволяет выбирать порядок — начните с 12 дБ/окт везде, кроме твитера.

Звук стал тихим после включения фильтров — это нормально?

Частично. Фильтр убирает часть спектра, и общая громкость на той же ручке падает — особенно заметно при закрытии саба ФИНЧем и фронта ФИВЧем. Это не потеря мощности, а перераспределение: поднимите общую громкость, и вы услышите, что бас стал чище, а не тише. Если же конкретный динамик «просел» сильно — срез стоит слишком высоко для его полосы.

Фазу сабвуфера переключил — бас стал тише. Что не так?

Скорее всего, ничего: вы нашли положение, где волны саба и фронта в зоне стыка вычитаются. Верните переключатель в положение с более плотным басом — это и есть правильная фаза для текущей частоты среза и расположения саба. Заодно это косвенная проверка стыка: если разница между 0° и 180° едва слышна, стык настроен неровно.
