Как подключить усилитель в машину: пошаговая инструкция со схемами

Что понадобится: комплект проводки и инструменты

Подключение усилителя — это четыре группы проводов: силовой плюс от аккумулятора, масса, сигнал от магнитолы и управляющий провод REM. Всё остальное — вопрос аккуратности: гофра в местах трения, обжатые наконечники вместо скруток и предохранитель, который обязан стоять у самой клеммы АКБ. Минимальный комплект выглядит так:

• Силовой кабель от АКБ до усилителя — медь, сечение по расчёту ниже;
• Предохранитель с держателем и клеммы для АКБ;
• Отрезок того же кабеля на массу (если минус берём с кузова);
• Межблочный кабель RCA или высокоуровневые провода — по типу входов усилителя;
• Тонкий управляющий провод REM;
• Акустический кабель нужного сечения до динамиков;
• Наконечники под обжим, гофра или оплётка, изолента, хомуты.

Сечение силового кабеля считаем от потребляемого тока. Сложите RMS-мощность всех каналов при минимальном сопротивлении, на котором работает усилитель (про RMS и маркетинговые «максимумы» писали отдельно — считаем только по RMS), умножьте на два и разделите на 14,4 В. Пример: двухканальный усилитель на 2 × 240 Вт в минимальном сопротивлении — это 480 Вт, дальше 480 × 2 = 960 Вт и 960 / 14,4 ≈ 67 А. Такому усилителю нужен кабель с запасом на 70–80 ампер.

Таблица — для честной меди длиной до 5 метров (типичная прокладка от капота до багажника). Кабели с алюминиевой жилой, покрытой медью (CCA), встречаются в большинстве дешёвых наборов «всё для подключения» — к такому делайте запас сечения 35–40%, он греется и теряет вольтаж сильнее меди. Калибры AWG и их соответствие миллиметрам — в справке про американский калибр проводов.

Питание: предохранитель у АКБ, плюс и масса

Силовой плюс тянется от плюсовой клеммы аккумулятора к клемме усилителя — обычно она подписана B+ или 12V. Между клеммой и проводом обязан стоять предохранитель: участок от АКБ до него не защищён, поэтому держатель ставят как можно ближе — практический потолок 30–40 см. Если в этом участке случится замыкание на массу, незащищённый кабель превращается в кусок плавящегося металла под капотом.

Важная логика, которую ломают чаще всего: предохранитель защищает не усилитель, а кабель и автомобиль от пожара. У усилителя внутри свои предохранители на внутренние цепи. Номинал внешнего подбирают по сечению кабеля — он должен перегорать раньше, чем провод успеет раскалиться. До 80 А обычно берут предохранители AGU в колбе, выше — пластины ANL в держателе. Запитать «усилитель на 1000 ватт» тонким кабелем и поставить предохранитель «под мощность» — прямой путь к возгоранию: кабель сгорит раньше предохранителя.

Минусовая клемма усилителя (GND) подключается двумя способами. Для повседневной системы до пары киловатт потерь минус на кузове не избежать никак — кузов и так соединён с АКБ, а короткая жила всегда лучше длинной. Кузовной контакт собирают так: точку зачищают до чистого металла (краска — диэлектрик), используют шайбу-звезду и болт в заводское отверстие, а не саморез в лист. Дополнительная толстая жила от минуса АКБ на кузов под капотом снимает просадки всей бортсети, а не только усилителя. Отдельный минус до АКБ имеет смысл в спортивных системах, где борются за каждую сотую вольта. Если усилителей несколько и все на кузове — минус берут в одной общей точке, иначе между блоками пойдут паразитные токи и фон.

Наконечники жмут, а не сплющивают молотком: обжатый в прессе или тисках контакт даёт площадь и давление, которым гарантирует годы жизни без нагрева. Обжать наконечники можно в любой автозвуковой студии или у электриков за минуты.

Сигнал и управление: RCA, высокоуровневый вход и REM

Звук на усилитель идёт двумя путями. Классический — межблочный кабель RCA (тюльпаны) от линейных выходов магнитолы к входам усилителя: левый канал к левому, правый к правому, чтобы баланс остался на месте. Для сабвуфера достаточно моно-выхода Sub Out, для фронта нужны фронтовые выходы. Второй путь — высокоуровневый вход: сигнал снимается с проводов, которые магнитола ведёт на штатные динамики. Так подключаются к штатному головному устройству, у которого линейных выходов нет; если усилитель не умеет в высокоуровневый сигнал, ставят конвертер уровня. Главная ловушка штатных систем: многие заводские магнитолы режут низкие частоты на штатных динамиках фильтром, и с этого выхода сабвуферу играть нечем. Перед подключением проверьте, что на выбранных выходах полный спектр.

Третий провод — REM (remote). Это тонкая жила, которая включает усилитель: появились на ней 12 вольт — усилитель заработал, пропали — усилитель уснул. Источник — выход управления антенной или пульта магнитолы (часто голубой или голубо-белый провод в ISO-разъёме). Если такого выхода нет, есть три обходных пути: автоматическое включение по появлению музыкального сигнала на входах (у многих усилителей есть переключатель Auto), тумблер от постоянного плюса, что даёт ручное управление, либо подключение к цепи зажигания — рабочий, но самый грубый вариант с щелчком в момент включения. Запитать REM напрямую от постоянного плюса нельзя: усилитель будет стоять включённым всю ночь и утром не даст завестись.

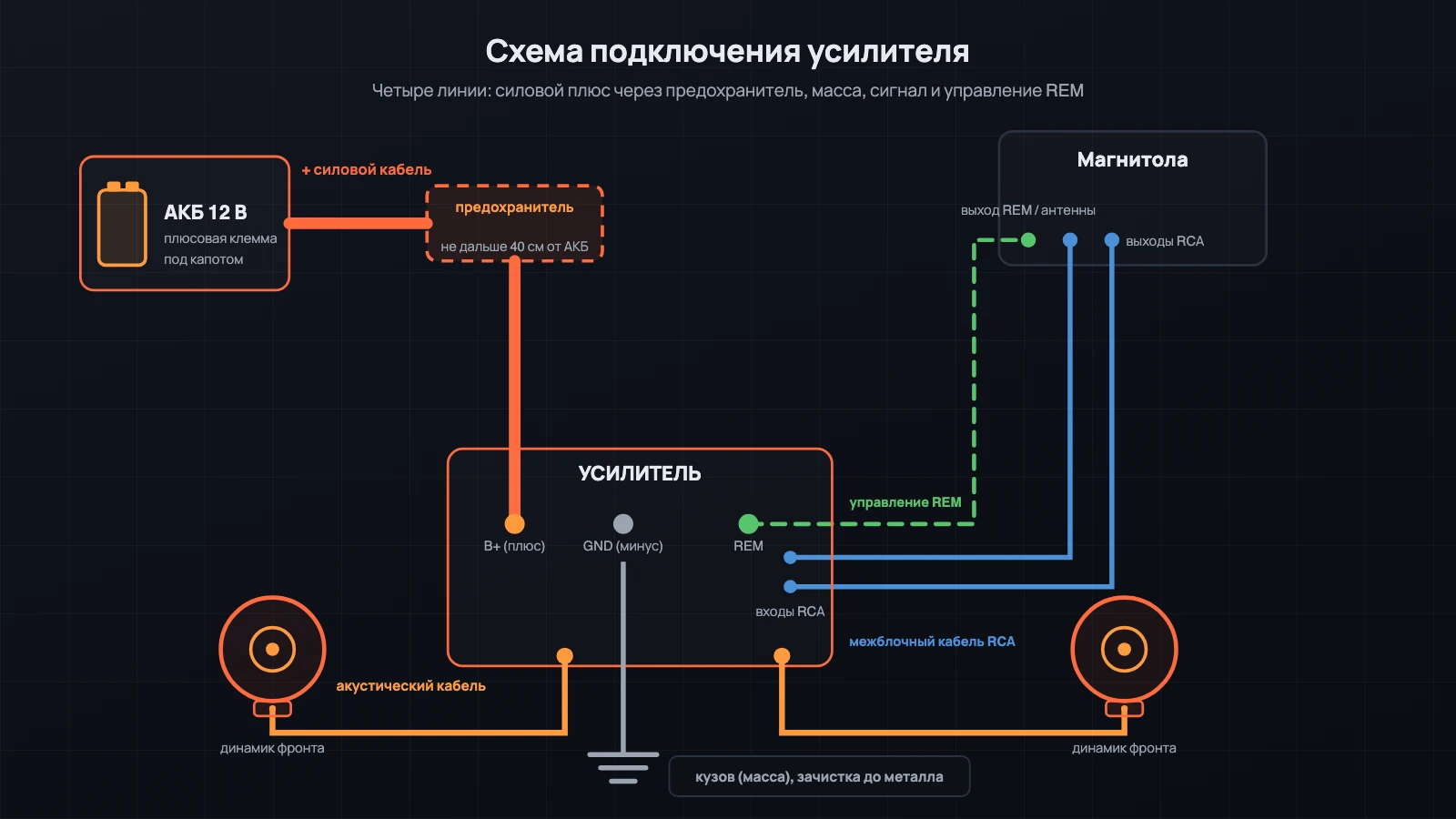

Схема подключения усилителя

На схеме — полный контур усилителя в машине: силовая линия от аккумулятора через предохранитель, масса на кузов, сигнал и управление от магнитолы, акустика от выходов усилителя.

Полный контур: силовой плюс через предохранитель, масса на кузов, сигнал и REM от магнитолы, динамики от выходов

Обратите внимание на разводку: силовой кабель и сигнальные идут по салону с противоположных сторон. Питание несёт пульсирующий ток десятков ампер, и параллельная прокладка рядом с тюльпанами даёт наводку в виде фона или писка генератора. Если пересечь линии всё же нужно, делайте это под прямым углом — наводка минимальна именно там.

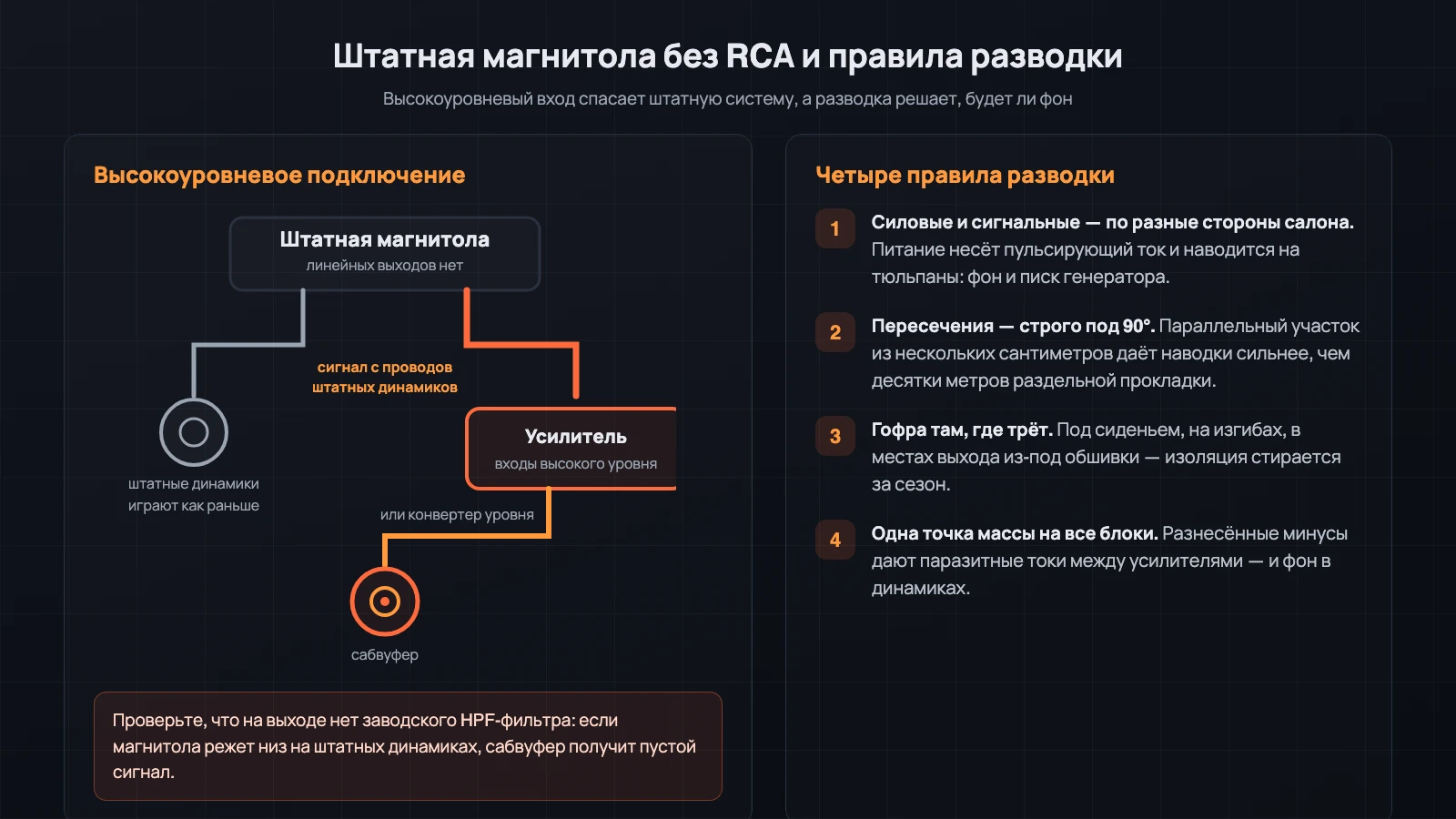

Подключение к штатной магнитоле без RCA (слева) и четыре правила разводки, от которых зависит чистота звука (справа)

Подключение по шагам: от АКБ до первого звука

1. Снимите минусовую клемму АКБ. Все подключения делаются на обесточенной системе. Это медленный шаг, который экономит предохранители, проводку и нервы.
2. Соберите силовую линию. Обожмите наконечник на кабеле от АКБ, поставьте держатель с предохранителем на расстоянии не более 30–40 см от клеммы и только после этого подключайте к батарее. Тяните провод по моторному щиту вдали от выпускного коллектора, через штатную резинку — или просверлите отверстие и поставьте втулку, голый край кузова режет изоляцию.
3. Проложите кабель по салону под обшивками порога или заднего сиденья, в гофре там, где возможно трение: под сиденьем, в местах выхода из-под пластика, на изгибах. Оставьте запас 10–15 см у усилителя.
4. Сделайте массу. Найдите под обшивкой багажника или задней полки штатную точку кузова, зачистите до металла, закрепите болтом наконечник минусового отрезка того же сечения, что и плюс.
5. Подключите сигнал и управление. RCA от линейных выходов магнитолы (или высокоуровневые провода от штатных выходов) — ко входам усилителя; REM — к выходу антенны магнитолы. Эти кабели проложите по другой стороне салона от силового.
6. Подключите акустику. Акустический кабель от выходов усилителя к динамикам; сабвуферному каналу сопротивление не ниже того, которое допускает усилитель, для мостового режима это обычно 4 Ома. Обжатые наконечники, полярность плюс к плюсу.
7. Верните минусовую клемму, включите магнитолу. Ручку Gain на усилителе заранее выкрутите на минимум. Усилитель должен включиться вместе с магнитолой без щелчков. Поднимите громкость до привычной максимальной трети — и только потом добавляйте Gain до чистого звука без хрипов.

Проверка после установки

Первые десять минут работы — контрольные. Послушайте на привычной громкости: негромкий фон, писк с частотой работы генератора или гул, растущий с оборотами, — признак того, что сигналная линия пересеклась с силовой или масса собрана «на краску». После четверти часа громкой музыки потрогайте предохранитель, держатель и силовой кабель у клемм: тёплый, но не обжигающий — норма, горячий — переделывайте контакт или сечение. Следите за напряжением: если фары заметно дышат в такт басу, генератор и АКБ работают на пределе — дальше нужен капремонт бортсети, а не усилитель. И финальный штрих: проверьте фазу сабвуфера на слух — если бас на ощуп «проваливается», переверните полярность на выходе. Базовые срезы и фильтры после подключения разбираем в гайде по настройке кроссовера.

Частые ошибки при подключении

• Ошибка: предохранитель по мощности усилителя или без него. Почему плохо: номинал подбирают по сечению кабеля — задача предохранителя сгореть раньше провода, иначе при замыкании горит проводка. Как правильно: держатель в 30–40 см от клеммы АКБ, номинал от сечения (таблица выше), медь в кабеле.
• Ошибка: REM запитан от постоянного плюса. Почему плохо: усилитель включён всегда и садит аккумулятор за ночь. Как правильно: выход антенны или пульта магнитолы, автовключение по сигналу или тумблер.
• Ошибка: сигнальные и силовые кабели в одном жгуте. Почему плохо: питание тащит наводку в звук — фон, писк генератора, гул. Как правильно: разные стороны салона, пересечения строго под углом 90°.
• Ошибка: минус «куда пришлось». Почему плохо: краска под болтом — диэлектрик, контакт греется, а разнесённые точки массы для разных усилителей дают фон. Как правильно: зачистка до металла, шайба-звезда, одна общая точка на все блоки.
• Ошибка: тонкий или алюминиевый силовой кабель. Почему плохо: усилитель не получает ток в пиках, клиппует, греется и живёт вполсилы. Как правильно: медь с запасом по таблице, а под CCA — запас ещё 35–40%.

Вывод

Усилитель подключают по четырём линиям: плюс с предохранителем у самой клеммы АКБ, короткая честная масса, сигнал, разведённый от питания по салону, и REM, который будит блок вместе с магнитолой. Кабель — медный и с запасом сечения: это единственная деталь, экономия на которой убивает и звук, и сам усилитель. Если система — первая, начните с общей логики комплекта в гайде для новичка, а разницу между активной и пассивной схемами смотрите в разборе активного и пассивного сабвуфера.

Вопросы и ответы

Можно ли подключить усилитель к штатной магнитоле без линейных выходов?

Да. Если у усилителя есть высокоуровневые входы, сигнал берут с проводов штатных динамиков, если нет — ставят конвертер уровня на RCA. Главное проверить, что на выбранном выходе нет заводского фильтра, обрезающего низкие частоты, иначе сабвуфер получит пустой сигнал.

Куда подключить REM, если у магнитолы нет выхода антенны?

Лучший обход — автоматическое включение по появлению сигнала на входах (переключатель Auto Remote на усилителе). Ручной тумблер от постоянного плюса — нормальный запасной вариант. Цепь зажигания подходит технически, но при включении будет щелчок в динамиках.

Минус тянуть к аккумулятору или можно на кузов?

Для систем до пары киловатт кузов практичнее и даже лучше: короткая жила к зачищенной точке рядом с усилителем теряет меньше, чем пятиметровая тяга до АКБ. Плюс под капотом полезно бросить дополнительную жилу от минуса АКБ на кузов. Отдельный минус до батареи оправдан в спортивных системах с мощностями от пары киловатт.

Сколько стоит комплект проводки для усилителя?

Ориентиры на момент написания, в рублях: готовый набор 8 Ga — 1–2 тыс., комплект 4 Ga с качественной медью — 2–5 тыс., предохранитель с держателем — 300–800 ₽, межблочный кабель — от 500 ₽. Цены плавают, сверяйте актуальные; но не берите самый дешёвый набор с CCA вместо меди — разница в цене минимальна, разница в потерях ощутима.

Почему усилитель не включается после подключения?

По убыванию вероятности: перегорел предохранитель у АКБ (проверьте и его, и запасной), нет плюса на REM (проверьте тестером), усилитель ушёл в защиту из-за короткого замыкания на выходе или питании. Если защита срабатывает сразу при подключении минуса — ищите замыкание силового кабеля на кузов до того, как ставить новый предохранитель.
