Провода для автозвука: как выбрать сечение и материал

Три контура: какие провода есть в системе

Прежде чем говорить о сечениях, разделим проводку на три контура — у каждого своя задача, свои токи и свои правила выбора. Силовой кабель ведёт от аккумулятора к усилителю и несёт пульсирующий ток в десятки и сотни ампер. Акустический соединяет усилитель с динамиками и работает с уже усиленным сигналом: ток заметный, но кратный мощности канала, а сопротивление провода напрямую съедает ватты. Сигнальный (межблочный) доводит милливольты от магнитолы до усилителя — здесь решает не толщина, а экранировка от наводок. Путать контура опасно: тонкий силовой кабель греется и душит усилитель, а «толстый» межблочник без экрана ловит писк генератора.

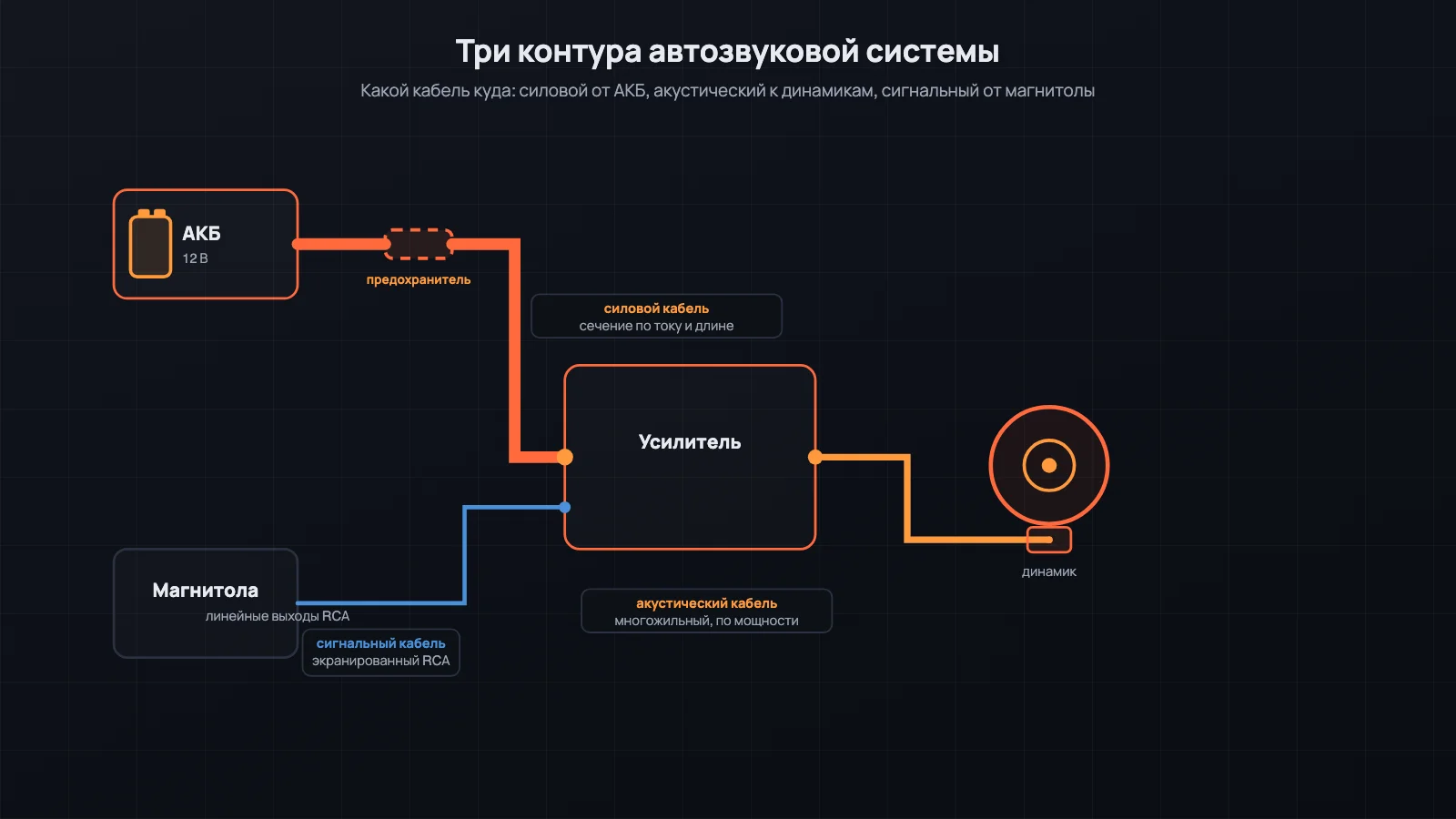

Три контура — три типа кабеля: толстый силовой от АКБ, многожильный акустический к динамикам, тонкий экранированный сигнальный от магнитолы

Если вы только собираете комплект, начните с общей схемы в гайде для новичка — а здесь разбираем сами провода: обозначения, материалы, сечения и проверку перед покупкой.

Обозначения сечения: AWG, мм² и почему цифры врут

Главный источник ошибок при покупке — непонимание маркировки. Цифра на кабеле — это не миллиметры и не миллиметры квадратные. В автозвуке живут три системы обозначений, и они не совпадают друг с другом.

• AWG (American Wire Gauge) — американский калибр, им маркируют большинство «автозвуковых» кабелей. Шкала обратная: чем больше номер, тем тоньше жила. 8 Ga тоньше 4 Ga, а 4 Ga тоньше 2 Ga. Ниже нуля шкала уходит в «нулевые» номера: 1/0 толще 0, 2/0 толще 1/0. Ориентиры: 8 Ga ≈ 8,4 мм², 4 Ga ≈ 21,2 мм², 2 Ga ≈ 33,6 мм², 1/0 ≈ 53,5 мм².
• Метрическая маркировка в мм² — европейский и российский стандарт: цифра на изоляции — реальное сечение жилы. Кабель «25 мм²» — это примерно 4 Ga, и это законная альтернатива западным маркам.
• SWG (British Standard Wire Gauge) — британский калибр, по виду похож на AWG, но не совпадает с ним: SWG 8 — это диаметр 4,06 мм против 3,26 мм у AWG 8. Встречается в старых таблицах и на нонейм-проводах.
• BWG (Birmingham Wire Gauge) — старая британская шкала, сегодня почти вымерла; если увидите её в объявлении, это повод насторожиться.

Практический вывод: «4 Ga» и «4 мм²» — разные кабели, различающиеся в пять раз по сечению. Перед покупкой всегда выясняйте, в какой системе маркирован кабель, и переводите в миллиметры квадратные — с таблицей перевода и токами это удобно делать по материалу про подключение усилителя. Формулы и историю калибра AWG описывает термин словаря «AWG (американский калибр проводов)».

Материалы жил: медь, CCA и маркетинговые ярлыки

Материал жилы определяет, сколько тока реально проведёт кабель того же сечения. Здесь же сосредоточена основная обманка бюджетного сегмента.

• Медь — эталон. Максимальная проводимость, гибкость, предсказуемый нагрев. Минус — цена и окисление на воздухе (для силовых линий некритично).
• «OFC / бескислородная медь». Чистая медь с меньшим содержанием примесей. Для питания разницы с обычной электротехнической медью практически нет — это маркетинговый ярлык, не переплачивайте за него на силовом кабеле.
• Лужёная и посеребрённая медь. Слой олова или серебра защищает жилу от коррозии и облегчает пайку — это материал для акустического и сигнального кабеля, а не для силового.
• CCA (Copper Clad Aluminium) — алюминиевая жила с медным напылением. Проводимость около 60% от меди, поэтому к расчётному сечению нужен запас 35–40%, иначе кабель греется и теряет вольтаж. Наконечники под обжим подбирают осторожно: алюминий хрупкий и «плывёт» при пережатии.
• CCS (Copper Clad Steel) — сталь с тонким медным покрытием. Проводимость порядка 8% от меди: для питания усилителя такой кабель не подходит вообще, это антенный провод по происхождению.
• Чистый алюминий — встречается редко; работает только с большим запасом сечения и качественной обжимкой контактов.

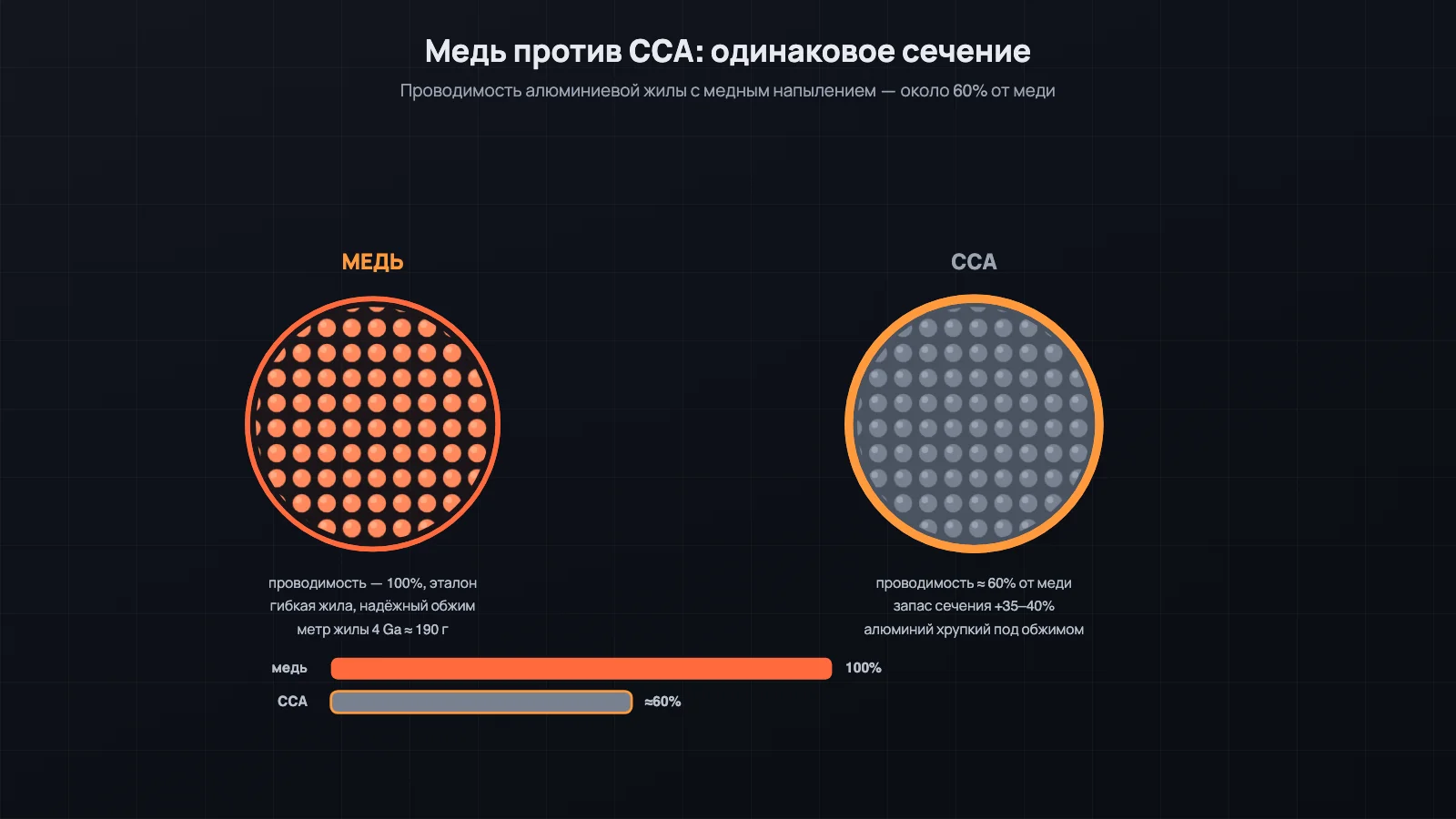

Одинаковое сечение — разная проводимость: CCA проводит ток примерно на 40% хуже меди

Как отличить материал при покупке: смотрите на торец жилы — у CCA в разрезе виден серый алюминиевый сердечник внутри медной «шкурки». Простой тест магнитом: стальная жила CCS магнитится, медь и алюминий — нет. И проверяйте вес: метр честной медной жилы 4 Ga весит около 190 граммов, CCA заметно легче.

Как выбрать сечение: силовой и акустический кабель

Для силового кабеля алгоритм уже разбирали в статье про подключение усилителя: складываете RMS всех каналов при минимальном сопротивлении, умножаете на два, делите на 14,4 — получаете потребляемый ток, по нему и длине трассы выбираете сечение из таблицы. Повторять таблицу не будем — она по ссылке выше. Добавим то, чего там не было: сечение акустического кабеля.

Акустический кабель теряет мощность на собственном сопротивлении: на длинной тонкой паре часть ваттов уйдёт в нагрев, а с длиной провода падает и контроль усилителя над диффузором — бас становится вялым. Правило простое: мощность канала и длина растут — растёт и сечение. Многожильный гибкий кабель с классом гибкости не ниже четвёртого удобнее тянуть и обжимать.

Это ориентиры для меди. Если берёте CCA — добавляйте тот же запас 35–40% к сечению. С проектной мощностью поможет разобраться разбор RMS против пиковых ватт — считайте только по RMS. Межблочный кабель сечением не гонитесь: качественная оплётка-экран и цельная опрессовка разъёмов важнее толщины жил.

Как проверить кабель перед покупкой: 6 шагов

1. Посчитайте токи и длины. Для силового — ток по формуле из статьи об усилителе и длина от АКБ до усилителя с запасом на изгибы (до багажника обычно 4–5 м). Для акустики — RMS канала и длина от усилителя до динамика.
2. Определите типы кабелей по контурам. Силовой от АКБ, акустический к динамикам, экранированный межблочник от магнитолы. Комплект «всё в одном» — только если все три линии в нём честные.
3. Переведите маркировку в миллиметры квадратные. AWG, Ga, «калибр» — всё сводите к мм² по таблице, чтобы сравнивать кабели между собой.
4. Выберите материал. Медь — без компромиссов. CCA — с запасом сечения 35–40% и только в силовом/акустическом контуре. CCS — никогда. На сигнальном кабеле важен экран, а не жила.
5. Замерьте фактическое сечение. Штангенциркулем измерьте диаметр жилы без изоляции (по одной многожильной пачке — поперёк всех проволочек) и посчитайте площадь: S = π × d² / 4. У дешёвых «4 Ga» из ноунейм-наборов внутри часто 8–10 мм² вместо положенных 21,2. Сверьте с таблицей — расхождение больше 10% это переплата за воздух.
6. Проверьте вес и комплект. Взвесьте метр жилы: медь 4 Ga ≈ 190 г/м. И сразу закладывайте расходники: гофра в местах трения, предохранитель с держателем у АКБ, обжатые наконечники под каждый клеммник.

Три совета напоследок. Первое: берите кабель сразу с запасом по сечению — апгрейд усилителя не заставит перетягивать проводку. Второе: не мешайте силовую и сигнальную трассы в один жгут — наводки. Третье: цены на проводку цикличны, сверяйте актуальные, но сильно дешевле рынка честный медный кабель быть не может.

Частые ошибки при выборе проводов

• Ошибка: путать AWG с миллиметрами. Почему плохо: «кабель 8» на маркетплейсе может оказаться 8 Ga (8,4 мм²), 8 мм² или 8 мм в диаметре — разница в разы. Как правильно: переводить маркировку в мм² и сравнивать только в одной системе.
• Ошибка: брать CCA по цене меди без запаса. Почему плохо: кабель греется, вольтаж на усилителе проседает, звук страдает в пиках. Как правильно: запас сечения 35–40% и честный расчёт тока.
• Ошибка: тонкая акустическая пара на сабвуфер. Почему плохо: ватты уходят в нагрев, бас становится вялым и неуправляемым. Как правильно: сабвуферу — 4 мм² меди или эквивалент с запасом, по таблице выше.
• Ошибка: экономия на межблочнике. Почему плохо: без экрана линия ловит писк генератора и фон. Как правильно: двойное экранирование, цельнозалитые RCA-разъёмы, укладка врозь от силовых.
• Ошибка: верить цифре на изоляции. Почему плохо: у ноунейм-наборов «4 Ga» внутри бывает 8–10 мм². Как правильно: штангенциркуль по жиле, расчёт площади, сверка с таблицей до оплаты.

Вывод

Провода — тот редкий случай, когда правильный выбор дешевле ошибок: медный кабель сечением с запасом служит годами, а экономия на жиле возвращается просадками, нагревом и переделкой. Запомните три опоры: считайте ток по RMS, переводите все маркировки в мм² и замеряйте жилу до покупки. Выбор сечения под конкретный усилитель разобран в схеме подключения по ссылке выше, а баланс комплекта в целом — в сравнении активного и пассивного сабвуфера.

Вопросы и ответы

Можно ли использовать сварочный кабель КГ или КОГ?

Электрически — да: это честная медь, и для питания она работает. Практические минусы: изоляция КГ рассчитана примерно до +50…+60 °C и может трескаться в моторном отсеке и под капотом, а жила у автозвуковых марок обычно тоньше, плотнее и гибче. Для багажника и умеренных мощностей КГ — рабочий бюджетный вариант, под капот и для спорта — специализированный кабель.

Чем отличить CCA от меди в магазине?

Смотрите на торец жилы: у CCA в разрезе виден серый алюминий под медной оболочкой. Магнит не притягивается ни к меди, ни к CCA — но стальная жила CCS магнитится сразу. И взвесьте метр: медная жила 4 Ga тянет примерно на 190 граммов, алюминиевая — ощутимо легче.

Нужен ли дорогой межблочный кабель для хорошего звука?

Нет, нужен экранированный. Разница между уверенным брендовым межблочником и «золотой» линейкой за десятки тысяч на слух обычно не подтверждается. Важны двойной экран, качественная опрессовка RCA и разводка врозь от силовых кабелей — это убирает фон, а не цена метра.

Хватит ли готового комплекта проводки из магазина?

Ориентиры на момент написания, в рублях: бюджетный комплект 8 Ga на CCA — 1–2 тыс., комплект 4 Ga с честной медью — 3–6 тыс., качественный 4 Ga брендовый — от 6 тыс. Сверяйте актуальные цены и обязательно замеряйте жилу штангенциркулем: у самых дешёвых наборов сечение занижено почти вдвое.

Сигнальный кабель тоже считается по сечению?

Нет, межблочник выбирают по другому: толщина жил там почти не играет роли, решают экран, разъёмы и длина. Берите экранированный кабель умеренной цены, не ведите его рядом с силовой проводкой и не делайте лишних метров — короткая траса с меньшим числом пересечений лучше любой толщины.
